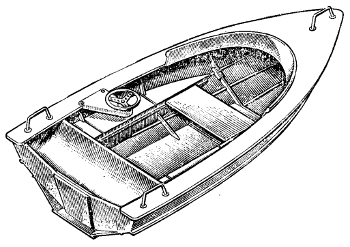

Радуга-34 / Юрий Зимин

Мотолодка для спортивных плаваний


Длина общая3.4 м
Ширина1.7 м
Высота борта0.7 м
Вес70 кг
Мощность двигателя20
Конструкция корпуса Фанера (по набору)
Галерея 5 фото
Заодно посмотрите Радуга-41Моторная лодка по мотивам проекта "Радуги"
сравнить

Метки: радуга

Описание:

Опубликовано в КиЯ №49 (3) 1974

За последние годы в наших ленинградских спортивных клубах становятся все более популярными дальние спортивные плавания на легких моторных судах. Совершаются походы на Ладожское озеро, в Новгород и Выборг, позволяющие совершенствовать умение управлять быстроходным судном в довольно сложных условиях — на практически постоянной волне больших водоемов, на оживленных судоходных путях. Многие из наших спортсменов-водномоторников выполняют при этом требования спортивной классификации и получают разряды по ДСП.

Конструкторская группа городского спортивно-технического клуба водных видов спорта (ГСТК ВВС) уже несколько лет ведет работу по созданию специально для таких спортивных плаваний мотолодок, в которых большая скорость при использовании распространенных подвесных моторов сочеталась бы с достаточно высокой мореходность. К таким судам и относятся лодки «Радуга» (см., например, №40 сборника).

Предлагаемая вниманию читателей спортивно-туристская трехместная мотолодка этого «семейства» построена мастером спорта А. Щербининым и уже испытана всесторонне. На ее «счету» несколько нелегких спортивных походов, участие в парадах спортсменов и даже в заезде мотолодок класса SB на гонках Ленинградской регаты «Золотые весла», проводимых, как обычно, на неспокойной Большой Неве. Кроме того, «Радуга-34» использовалась для прогулок и служебных разъездов, обслуживания тренировок и буксировки воднолыжников.

Сборник «Катера и яхты» уже неоднократно публиковал материалы о прогулочно-спортивных лодках минимальных размерений. Не случайно такие конструкции, как «Москвичка» Г. Малиновского или экспериментальная лодка В. Вейнберга (см. № 45 сборника), пользуются несомненным успехом. Лодка «Радуга-34» также относится к классу мини-моторок, постройка, транспортировка, хранение и ремонт которых наиболее доступны для основной массы любителей водного туризма и спорта. Она на 0,35 м короче первой «Радуги», но в то же время на 0,39 м шире и 0,22 м выше ее.

Применена ставшая уже обычной килеватая форма обводов высокобортного мореходного корпуса с продольными реданами-брызгоотбойниками и развалом бортов по всей длине в сочетании с плоским кормовым участком днища — «лыжей». Такие обводы позволяют обеспечить при весьма неплохих скоростных качествах мягкий — без больших динамических перегрузок — ход на волнении, безопасность при крене на циркуляции, хорошую обитаемость (кокпит оборудован двумя спальными местами, закрывается тентом).

При установке мотора «Вихрь» или «Непнун» с «гоночным» двухлопастным винтом (шаг 340—360 мм) на мотолодке с одним водителем можно достичь скорости около 60 км/час. Для сравнения упомянем, что скоростной норматив I разряда для класса Т-500 на дистанции 5 миль намного ниже — 42 км/час.

Ссылки к проекту Радуга-34:

Радуга-34
КиЯ №49 (3) 1974 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы чертежи моторной лодки "Радуга-34" (стр. 86)

Радуга-34
КиЯ №97 (3) 1982 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы два дополнительных варианта (туристский и рыболовный) моторной лодки "Радуга-34" (стр. 76)

Радуга-34
Радуга-34 на boat.ru
Статья из журнала "Катера и яхты" №97 с туристским и рыболовным вариантом "Радуги-34"

Радуга-34
Опыт постройки мотолодки "Радуга-34" и последующей её модернизации
Статья Ивана Гусакова о постройке, эксплуатации и переделках мотолодки, построенной по проекту "Радуга-34"

Радуга-34
Алюминиевая мотолодка по мотивам "Радуги-34"
Статья в журнале "Катера и Яхты" №190

Радуга-34
Радуга-34 в кают-компании "КиЯ"
Темы форума "Катеров и яхт", в которых упоминается мотолодка "Радуга-34"

Радуга-34
Видео
Пара роликов с мотолодкой "Радуга-34":
Радуга-34

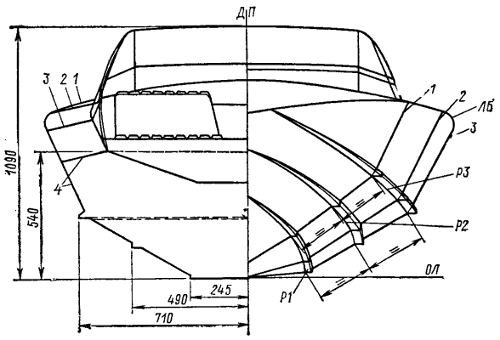

Теоретический чертеж мотолодки "Радуга-34"
Теоретический чертеж мотолодки "Радуга-34"

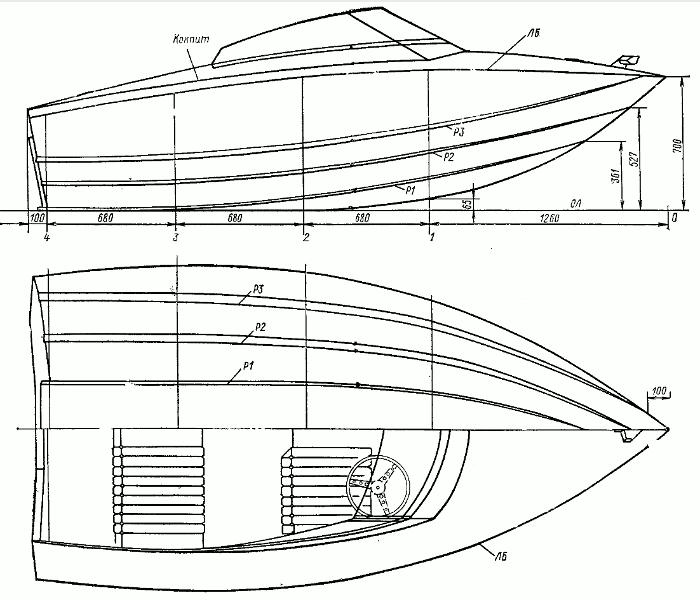

Теоретический чертеж и схема общего расположения мотолодки "Радуга-34"
Теоретический чертеж и схема общего расположения мотолодки "Радуга-34"

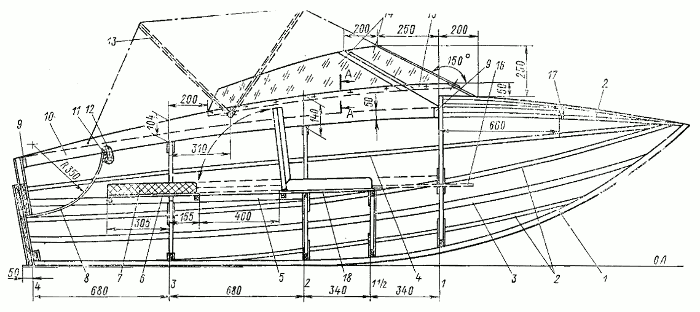

Конструкция корпуса мотолодки "Радуга-34"
Конструкция корпуса мотолодки "Радуга-34"

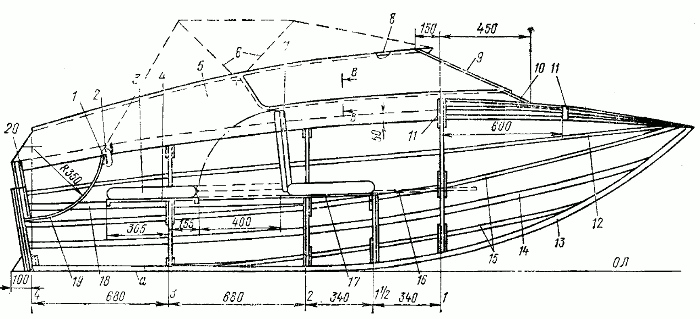

Конструкция туристического варианта
Конструкция туристического варианта

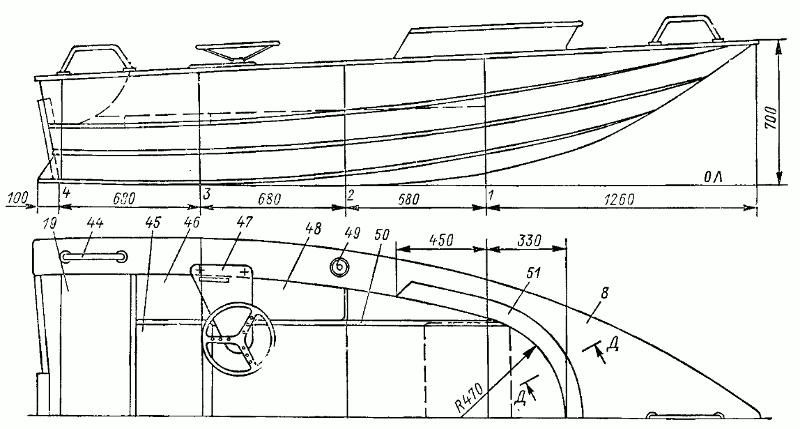

Общее расположение рыболовного варианты мотолодки "Радуга-34"
Общее расположение рыболовного варианты мотолодки "Радуга-34"

Фотогалерея

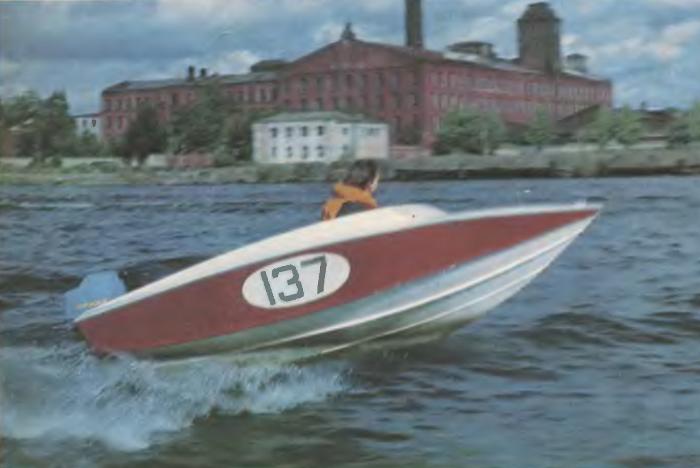

Фотография "Радуги-34" с обложки журнала "Катера и яхты"
Фотография "Радуги-34" с обложки журнала "Катера и яхты"

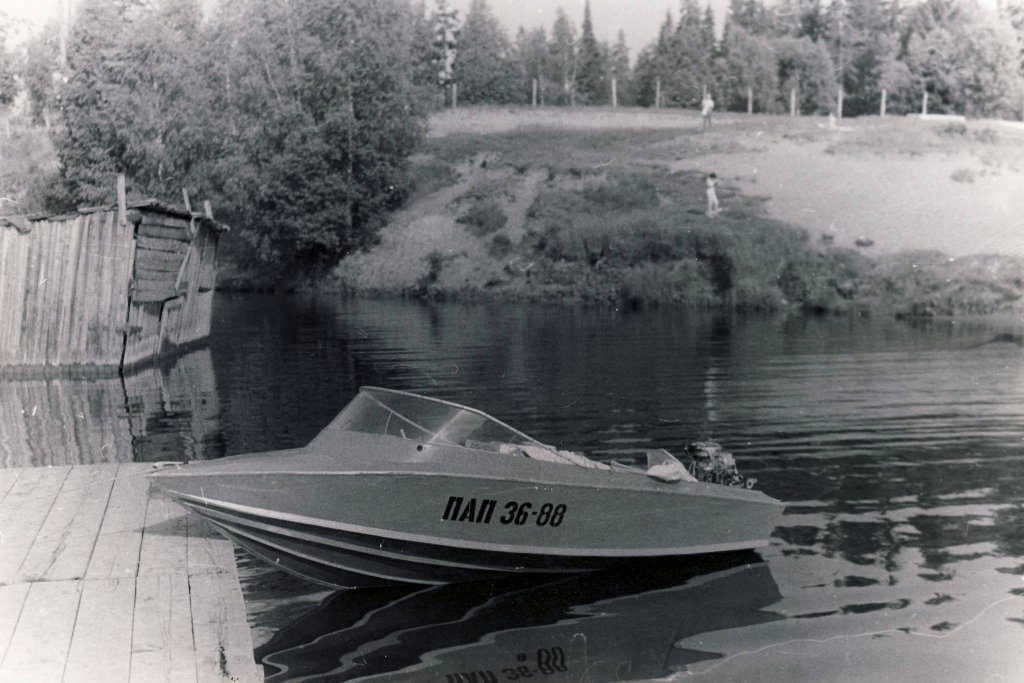

Мотолодка "Радуга-34", фотография сбоку
Мотолодка "Радуга-34", фотография сбоку

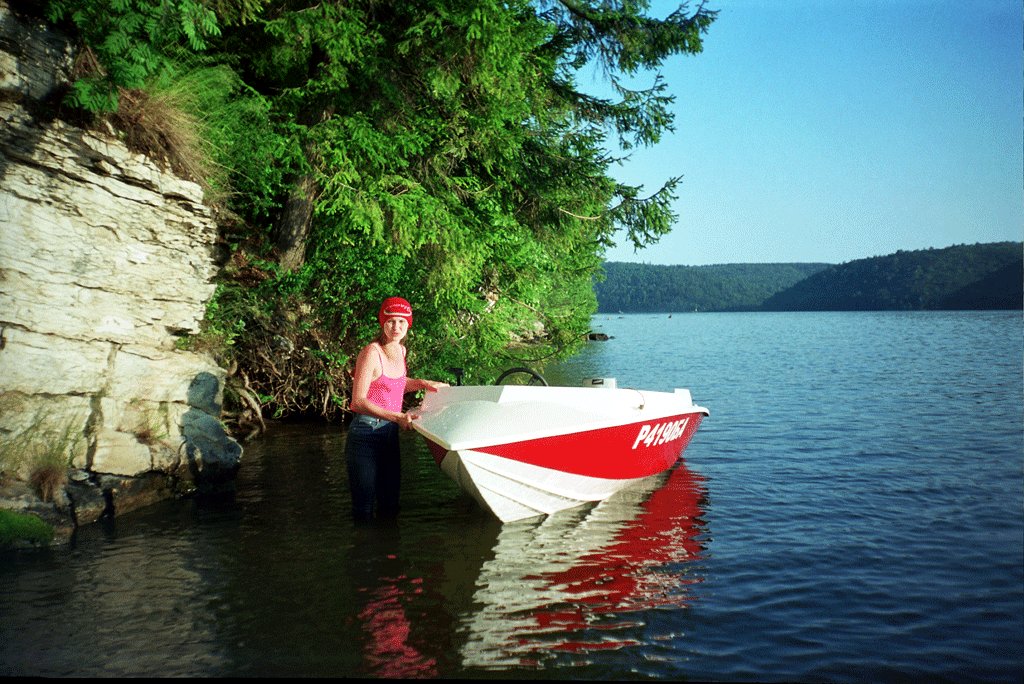

Мотолодка "Радуга-34", фотография спереди
Мотолодка "Радуга-34", фотография спереди

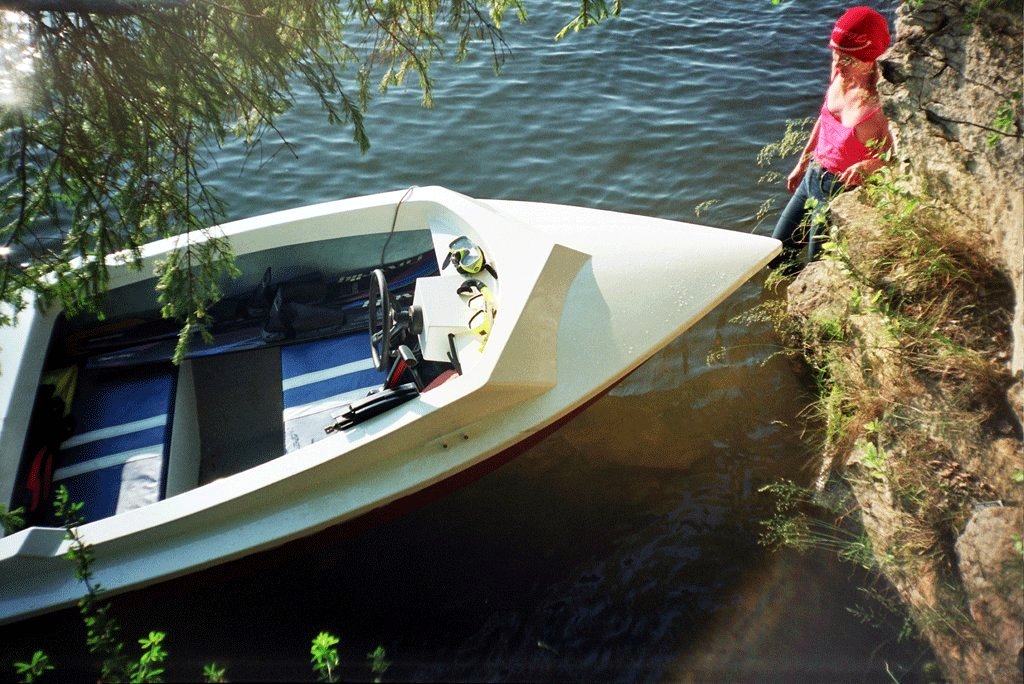

Мотолодка "Радуга-34", фотография сверху
Мотолодка "Радуга-34", фотография сверху

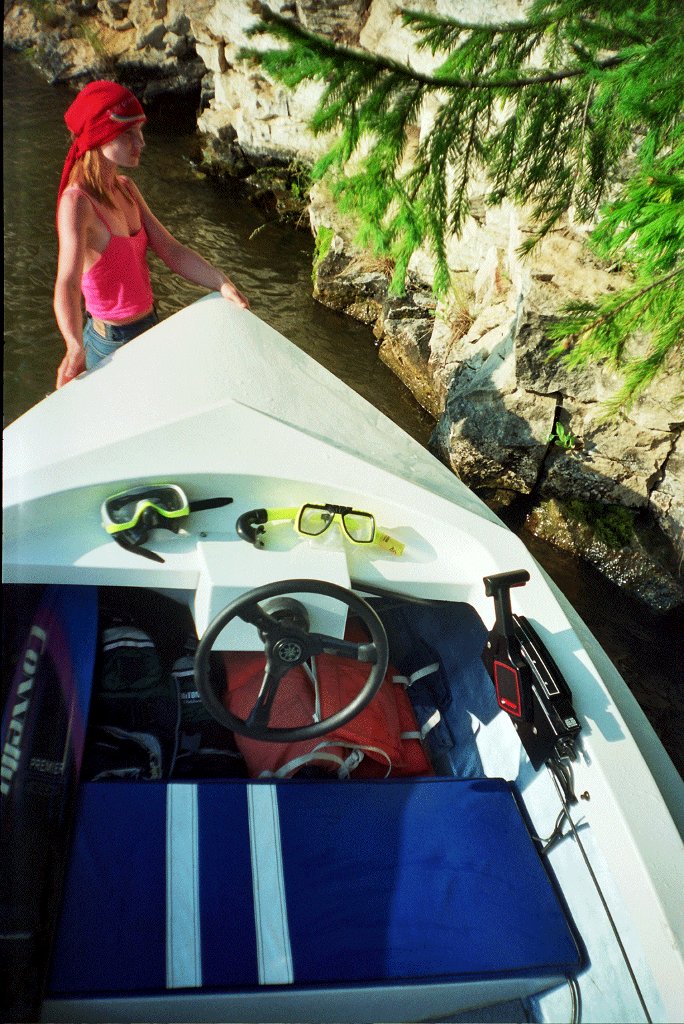

Мотолодка "Радуга-34", фотография кокпита
Мотолодка "Радуга-34", фотография кокпита
