Окунь / Юрий Зимин

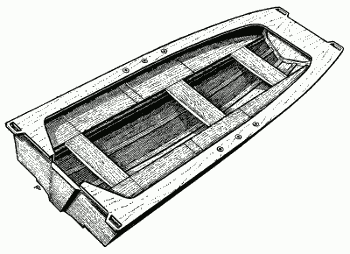

Рыболовная лодка под мотор, весла и подвесной парус


Длина общая3.4 м
Ширина1.5 м
Высота борта0.49 м
Вместимость3
Вес45 кг
Мощность двигателядо 14
Конструкция корпуса Фанера (по набору)
Галерея 3 фото
сравнить

Метки: носовой транецкартоп

Описание:

Опубликовано в КиЯ №80 (4) 1979

"Окунь" - легкая и неприхотливая в эксплуатации трехместная картоп-лодка, имеющая открытый просторный кокпит, простейшие переставляемые по желанию экипажа поперечные банки-сиденья и бортовые шкафчики-рундуки. Предназначена лодка для любительской рыбной ловли и охоты, но в принципе может быть использована и как пляжно-прогулочное и даже туристское судно. На ней возможна установка подвесного мотора от 2 до 14 л. с.

Естественно, под "Салютом" скорость движения в водоизмещающем режиме будет не больше, чем при работе веслами (до 7-8 км/ч), а вот с "Ветерком-14" "Окунь" выйдет на глиссирование, и при самой малой нагрузке может быть достигнута скорость вплоть до 36-40 км/ч. Установка на транец лодки подвесного паруса позволит без каких-либо переделок превратить "Окунь" в парусник.

Предусмотрены три варианта установки уключин по длине лодки, так что в зависимости от нагрузки гребец может выбрать самое удобное положение (чтобы не было дифферента), соответственно передвинув среднюю банку.

Четыре горизонтальные ручки, необходимые для переноски лодки и укладки ее на верхний багажник автомобиля, будут одновременно играть и роль рымов - уток. Обычные двурогие утки ставить не рекомендуется - за них будет цепляться леска.

Разумеется, при желании можно изготовить тент на двух откидывающихся в нос основных дугах, нижний шарнир которых ставится в носовое гнездо под уключину. Аварийная непотопляемость обеспечивается пенопластом, уложенным под планширем.

Ссылки к проекту Окунь:

Окунь
КиЯ №80 (4) 1979 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы чертежи лодки "Окунь" (стр. 84)

Окунь
"Окунь" на lautfisher.narod.ru
Чертеж лодки "Окунь" в формате PDF

Окунь
Проект мотолодки "Окунь"
Чертежи из журнала "Катера и яхты" на сайте motolodka.ru
Окунь

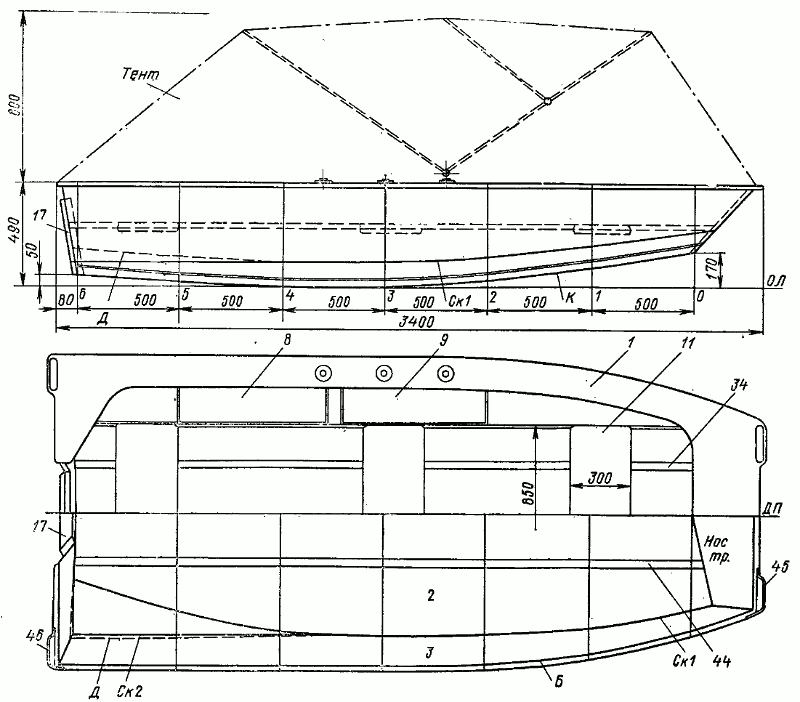

Общее расположение
Общее расположение
Теоретический чертеж
Теоретический чертеж

Фотогалерея

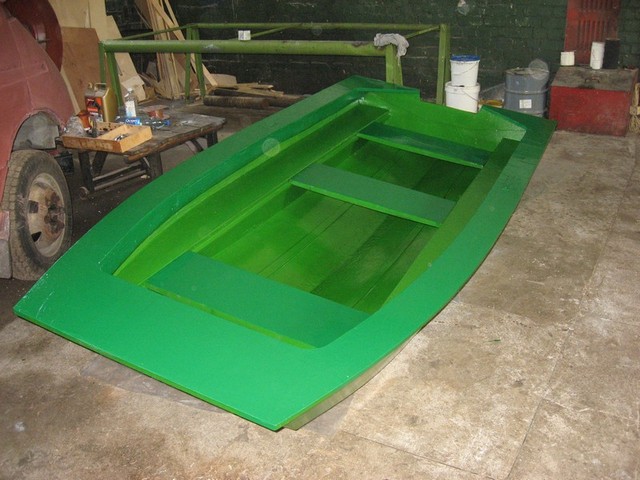

Лодка "Окунь", вид спереди
Лодка "Окунь", вид спереди

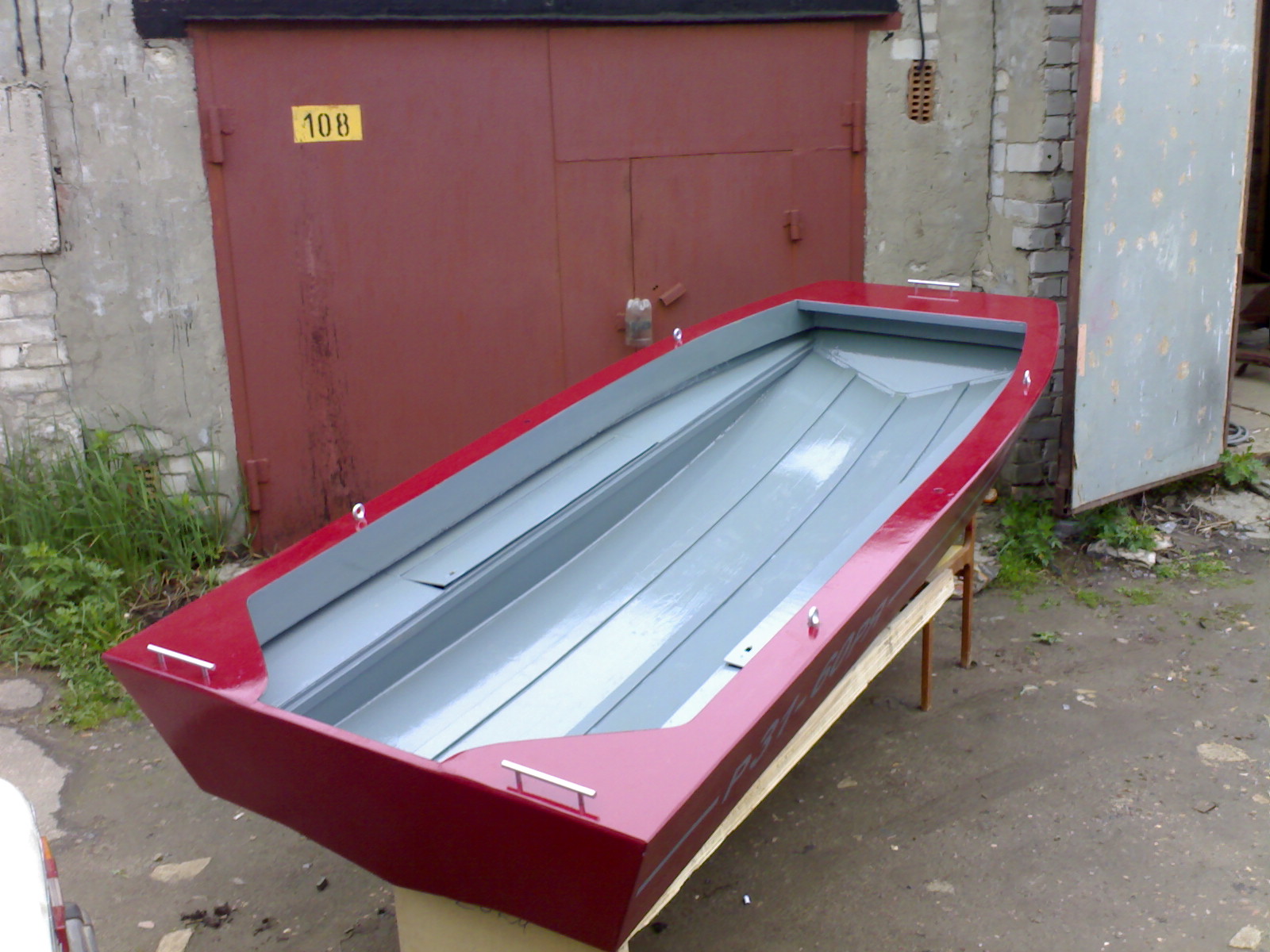

Лодка "Окунь", вид сзади
Лодка "Окунь", вид сзади

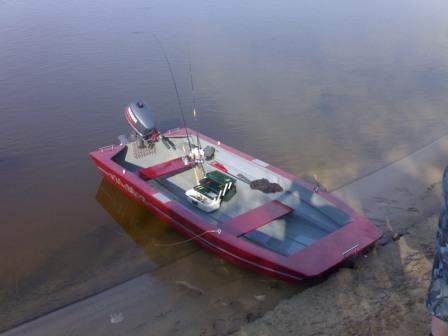

Лодка "Окунь" с мотором
Лодка "Окунь" с мотором
