Джонбот / Д. Антонов

Простейшая мотолодка


Длина общая3.2 м
Ширина1.32 м
Высота борта0.38 м
Вместимость3
Вес48 кг
Мощность двигателя2-8
Конструкция корпуса Фанера (сшей и склей)
Галерея 6 фото
сравнить

Метки: джонботсшей и склейкартоп

Описание:

Опубликовано в КиЯ №147 (5) 1990

О простых плоскодонных и тупоносых лодках типа «джонбот», получивших широкое распространение на реках Северной Америки, в «КиЯ» рассказывалось уже не раз. Наша промышленность делала попытки выпустить подобные лодки из алюминиевых сплавов, отличающиеся простотой конструкции и относительной дешевизной, в торговую сеть. Но, к сожалению, непривычный для нашего потребителя внешний вид «Тайменя» или «Казанки — 6», а, может быть, и недостаточно умелая и энергичная реклама не способствовали росту популярности лодок типа «джонбот» — очень удобных и неприхотливых в эксплуатации, особенно в сельской местности в наших условиях.

В то же время многие судостроители-любители проявили интерес к лодкам этого типа и попытались повторить их характерные черты в собственных конструкциях рыболовных и хозяйственных судов, лодок для перевозки на верхнем багажнике автомобиля.

Эту лодку можно рекомендовать для эксплуатации на малых реках и озерах, на акваториях, защищенных от ветра и волны. Она пригодна для гребли или плавания с маломощным мотором — лучше всего с двухсильным «Салютом» или с кое у кого сохранившимися «Стрелой» либо «Прибоем».

Если доступен только «Ветерок-8», лучше поставить дросселирующую шайбу с проходным отверстием диаметром 11 мм между карбюратором и картером. В этом случае мощность двигателя снизится до 5 л. с., что вполне достаточно для глиссирования с нагрузкой 1—2 человека, а главное — безопасно.

Как и у настоящего «джонбота», на нашей лодке — плоское днище и наклонные, с большим развалом наружу, борта. Сравнительно узкое днище является преимуществом при гребле на веслах или глиссировании под подвесным мотором, а развал бортов препятствует опрокидыванию при крене и отражает вниз брызги.

Два киля, снабженные невысокими плавниками близ транца, помогают удерживать лодку на курсе при гребле, защищают днище от трения о песок и гальку при вытаскивании на берег и вместе с поперечными планками, наклеенными на днище изнутри, обеспечивают необходимую прочность.

Широкая носовая оконечность, поднимающаяся над ватерлинией, помогает лодке преодолевать крутую волну, например, от проходящих мимо катеров.

Ссылки к проекту Джонбот:

Джонбот
КиЯ №147 (5) 1990 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы чертежи джонбота (стр. 70)

Джонбот
«Джонбот» — простейшая мотолодка
Проект джонбота на сайте motolodka.ru

Джонбот

Сборка корпуса и наружные кили
Сборка корпуса и наружные кили

Фотогалерея

Джонбот и его строитель
Джонбот и его строитель

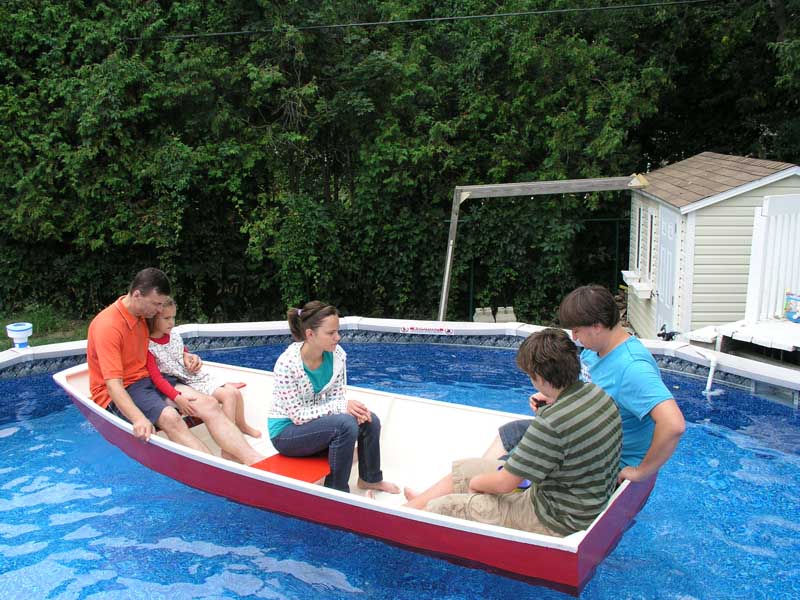

Четыре взрослых и ребенок в джонботе
Четыре взрослых и ребенок в джонботе

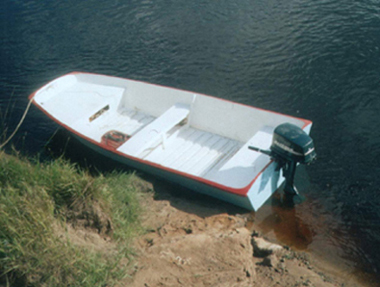

Джонбот с мотором у берега
Джонбот с мотором у берега

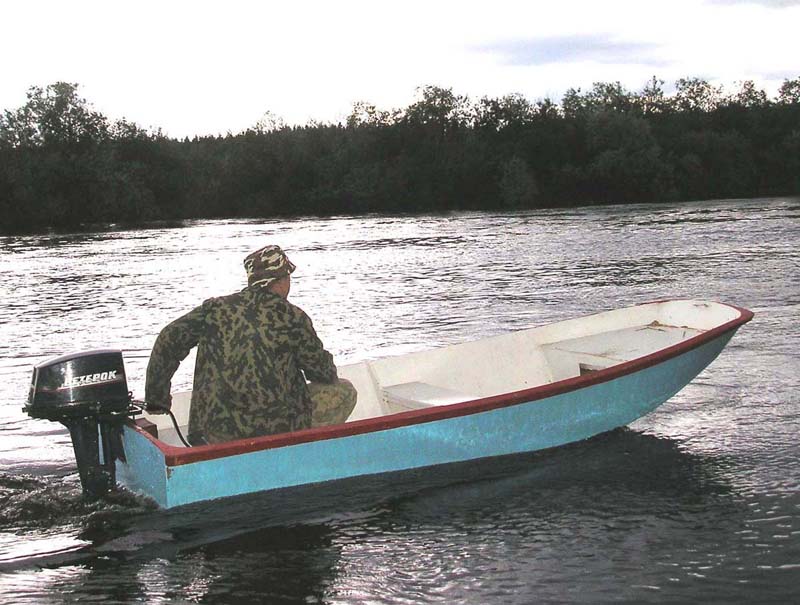

Джонбот на ходу под мотором "Ветерок"
Джонбот на ходу под мотором "Ветерок"

Джонбот, вид сзади
Джонбот, вид сзади

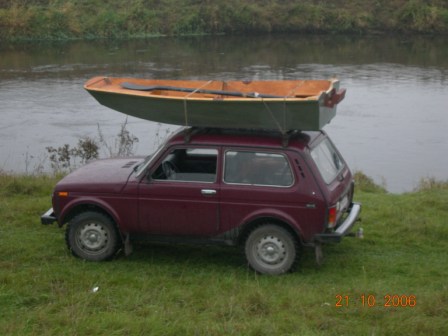

Джонбот на крыше автомобиля
Джонбот на крыше автомобиля
